LCDディスプレイ HDMI hdmi から LVDS 変換ボード

製品詳細

起源の場所: 杭州、中国

ブランド名: ZOYO

証明: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

モデル番号: 2660 40P 1024 600

支払いと送料の条件

最小注文数量: 1

価格: $2~$500 per piece

パッケージの詳細: カスタマイズ

受渡し時間: 3~5 営業日

支払条件: L/C、D/A、D/P、T/T、Paypal

供給の能力: 日5千から20千個

最良 の 価格 を 入手 する
ハイライト:

LVDS変換ボード

,

HDMI LVDS 変換ボード

,

LCDディスプレイ LVDS変換ボード

最大サポート解像度:
800*480
信号入力:
HDMI,VGA,CVBS
電源入力:
DC +12V
作業温度:
-10℃~+60℃
作業湿度:
90%RH (冷却なし)
最大サポート解像度:
800*480
信号入力:
HDMI,VGA,CVBS
電源入力:
DC +12V
作業温度:
-10℃~+60℃
作業湿度:
90%RH (冷却なし)

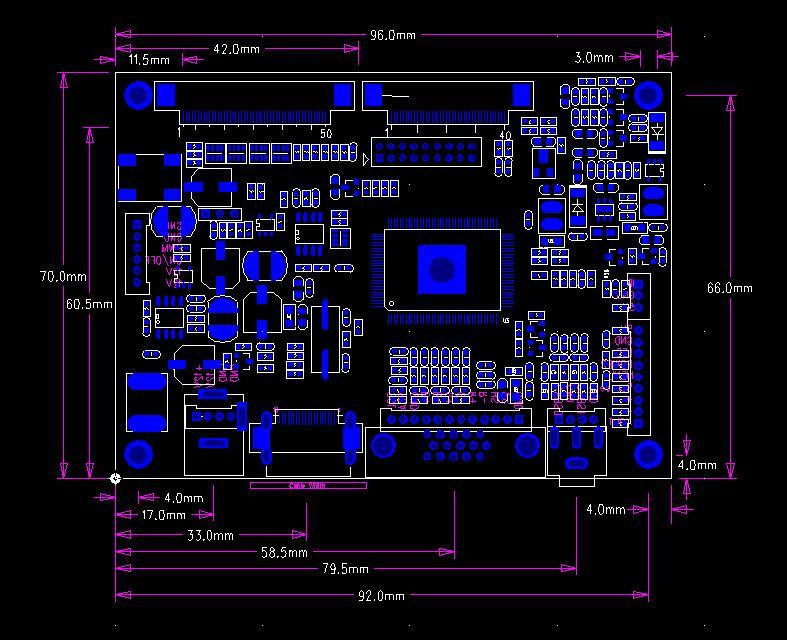

LCDディスプレイ HDMI hdmi から LVDS 変換ボード
1適用範囲



  • TTL:EJ050NA-01G,AT070TN92,AT070TN94,AT080TN64,AT080TN52,EJ080NA-05A,EJ080NA-05B,TM080RDH01およびAT090TN12などのモデルに適用可能
  • LVDS: EJ070NA-01J,N070LGE-L41,HJ070NA-13A,HJ070NA-13B,EJ070NA-01F,ZJ070NA-01P,NJ070NA-23A,P070BAG-CM1,TM070JDHG30を含むモデルに適用できます.また,EJ080NA-04Cに接続することもできます.HE080IA-01D, HJ080NA-04L, HJ080IA-01F, TM080TDH01および TM080TDHG01は,高画質40PINLCDディスプレイモジュールドライバーボードの検査のために使用されます.



2製品機能説明



  • ビデオ信号入力: HDMI,VGA,CVBSのビデオ信号入力をサポートする.
  • 電源入力:電源はDC+12V
  • 多機能OSD操作: 多機能のオンスクリーンディスプレイ (OSD) 操作機能があります.
  • リモコン制御機能 (オプション): リモコン機能はオプションで利用できます.
  • シグナルなしの自動停止: 信号が入力がないとき,デバイスは自動的にオフになります.



3信号入力規格



  • HDMI: (一般版 1.2)
  • VGA: 800×480, 800×600, 1024×600, 1024×768,および 1280×800 (リフレッシュレート60から75まで) のような解像度をサポートする.
  • CVBS: 1.0Vp-p 75Ωのインパデントで



4労働環境



  • 作業温度: -10°Cから+60°Cまで
  • 作業湿度: 90%RHまで (凝縮なし)



CON8 (CVBS) シグバル インプット)
  ピンNO 定義 記述
  1 CVBS2 A V 2 信号入力
  2 GND 地面
  3 CVBS1 AV1 信号入力
  4 GND 地面



CON10 (VGA入力,12PIN/2.0)



ピン番号 定義 記述
1 GND -
2 VS フィールド同期信号
3 HS ライン同期信号
4 GND -
5 R+ 赤信号
6 GND 地面
7 G+ 緑信号+
8 GND +地面
9 B+ 青い信号+
10 GND 地面
11 SDA I2Cチャンネル
12 SCL I2Cチャンネル





CON6 (HDMI入力) インターフェース



ピン番号 定義 記述
1 TMDSデータ 2+
2 TMDSデータ
シールド

3 TMDS データ 2
4 TMDSデータ 1+
5 TMDSデータ
シールド

6 TMDS データ 1
7 TMDSデータ 0+
8 TMDSデータ
シールド

9 TMDSデータ 0-
10 TMDS 時計+
11 TMDS 時計
シールド

12 TMDSクロック -
13 中央委員会
14 NC
15 SCL
16 SDL
17 DDC/CEC GND
18 +5V
19 ホットプラグ
検出する
