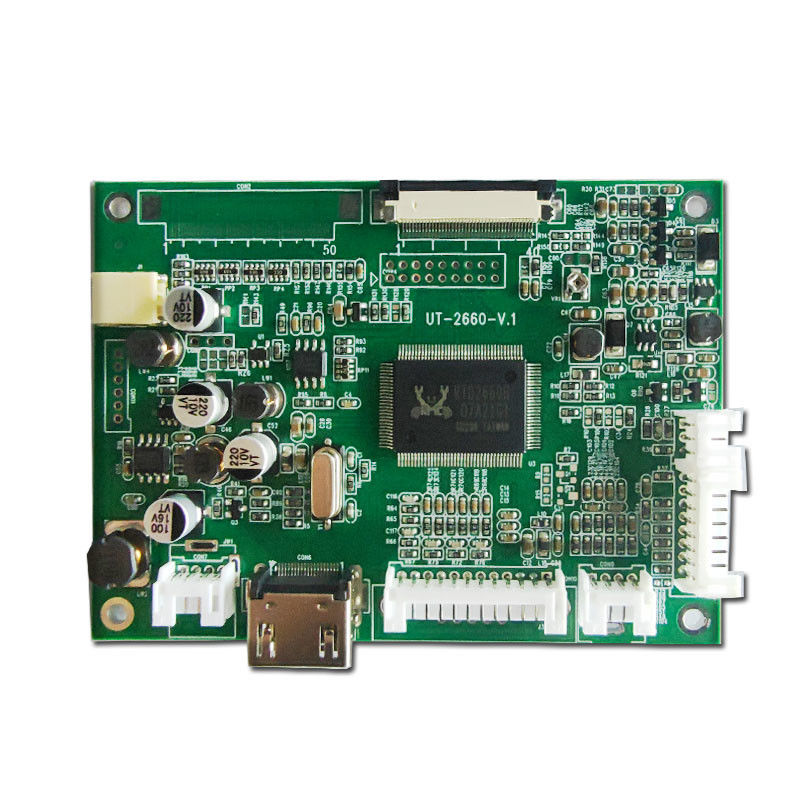

TFTドライバボードHDMIからLVDSTTL DC12V電源入力

製品詳細

起源の場所: 杭州、中国

ブランド名: ZOYO

証明: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

モデル番号: 2660 40P 1024 768

支払いと送料の条件

最小注文数量: 1

価格: $2~$500 per piece

パッケージの詳細: カスタマイズ

受渡し時間: 3~5 営業日

支払条件: L/C、D/A、D/P、T/T、Paypal

供給の能力: 日5千から20千個

最良の価格を入手する

消費者電子機器への応用

画像アルタの製品名: TFTドライバーボード,HDMIボード,HDMIドライバー,HDMI付きLCDドライバーボード

キーワード:HDMIボード,HDMIドライバー,HDMI付きLCDドライバー
適用範囲

作業温度: - 10°Cから + 60°Cまで
作業湿度: 90%RH (凝縮なし)
労働環境
HDMI: (一般的にバージョン 1.2)
VGA: 1024 * 768 (リフレッシュレート60~75)
CVBS: 1.0Vp - p75Ω
信号入力仕様
HDMI,VGA,CVBSを含むビデオ信号入力を受けることができます.
電源はDC+12V
多機能のOSD操作機能があります
選択可能なリモコン機能があります.
信号がないとき自動的に切れる.
製品機能の説明
TTLについては,EJ050NA - 01G,AT070TN92,AT070TN94,AT080TN64,AT080TN52,EJ080NA - 05A,EJ080NA - 05B,TM080RDH01,AT090TN12
LVDS: EJ070NA - 01J,N070LGE - L41,HJ070NA - 13A,HJ070NA - 13B,EJ070NA - 01F,ZJ070NA - 01P,NJ070NA - 23A,P070BAG - CM1,TM070JDHG30.EJ080NA - 04C,HE080IA - 01Dに接続できる.HJ080NA - 04L, HJ080IA - 01F, TM080TDH01, TM080TDHG01 高解像度40PINのLCDディスプレイモジュールドライバーボードの検査のために.

CON8 (CVBS) シグバルインプット)
	ピン番号	定義		記述
	1	CVBS2		A V 2 信号入力
	2	GND		地面
	3	CVBS1		AV1 信号入力
	4	GND		地面
CON10 (VGA) 中 p u t ) 12PIN/20
ピン番号			定義		記述
1			GND		-
2			VS		フィールド同期信号
3			HS		ライン同期信号
4			GND		-
5			R+		赤信号
6			GND		地面
7			G+		緑信号+
8			GND		+地面
9			B+		青い信号+
10			GND		地面
11			SDA		I2Cチャンネル
12			SCL		I2Cチャンネル

CON6 ((HDMI) 中 p u t ) インターフェース
ピン番号	定義	記述
1	TMDSデータ 2+
2	TMDSデータシールド
3	TMDS データ 2
4	TMDSデータ 1+

最大サポート解像度:	1024*768	信号入力:	HDMI,VGA,CVBS
電源入力:	DC +12V	作業温度:	-10℃~+60℃
作業湿度:	90%RH (冷却なし)

最大サポート解像度:	1024*768
信号入力:	HDMI,VGA,CVBS
電源入力:	DC +12V
作業温度:	-10℃~+60℃
作業湿度:	90%RH (冷却なし)
